小艾云是一款基于物聯網和AI技術的多功能變頻電器檢測工具，覆蓋家用變頻空調、商用變頻空調（多聯機、天花機、天井機）、

變頻空氣能、變頻風管機、變頻洗衣機、變頻冰箱等變頻電器檢測需求，還支持新能源領域，提供智能化診斷與維修解決方案。

在變頻冰箱領域：小艾云目前支持檢測絕大部分變頻冰箱變頻板，后續會陸續增加更多冰箱品牌，各位師傅可以

通過沂菏云控APP進行OTA升級。

圖1中L/N/S分別是火線、零線和強電通訊線，用于家用變頻空調電流環通訊。在冰箱變頻板弱電測試功能中不需要接 S 線，只需要使用零火線給

檢測儀供電即可。

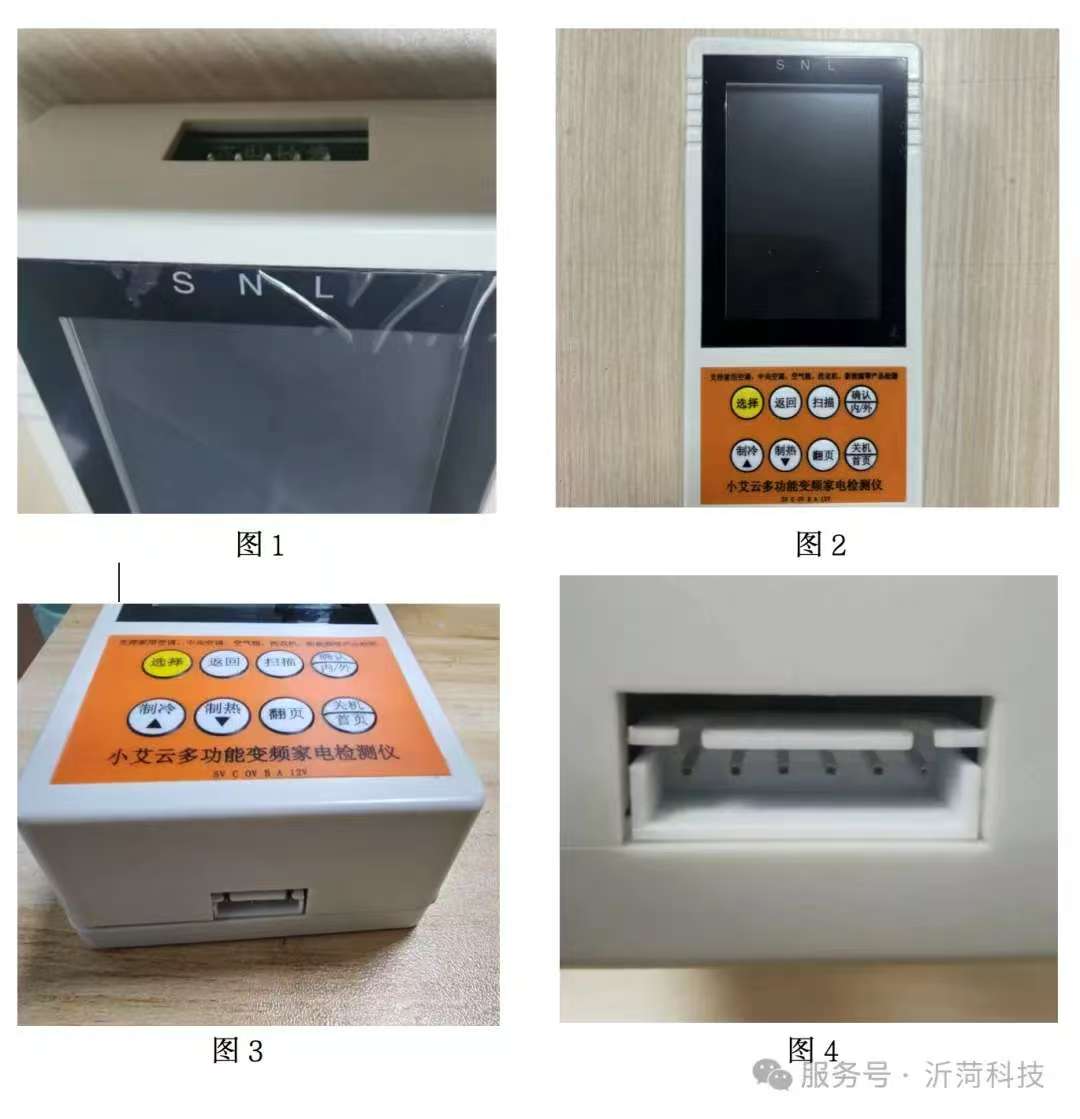

圖2、圖3、圖4顯示了底部弱電通訊接口形式和端子定義，從左到右分別是5V、C、0V、B、A和12V，其中5V/C/0V組成了單總線通訊功能接口，用于

有單總線通訊方式的洗衣機主板通訊；A/B是485通訊接口，用于485通訊方式的洗衣機主板的通訊功能；12V/0V組成一個外機電源接口，可以通過外

機12V給檢測儀供電，這樣在使用弱電通訊功能時就不需要接L/N強電給檢測儀供電了。也就是說在采用弱電通訊功能時可以采用頂部L/N強電供電方

式，也可以采用底部12V弱電供電方式，可以根據自己的實際情況決定。

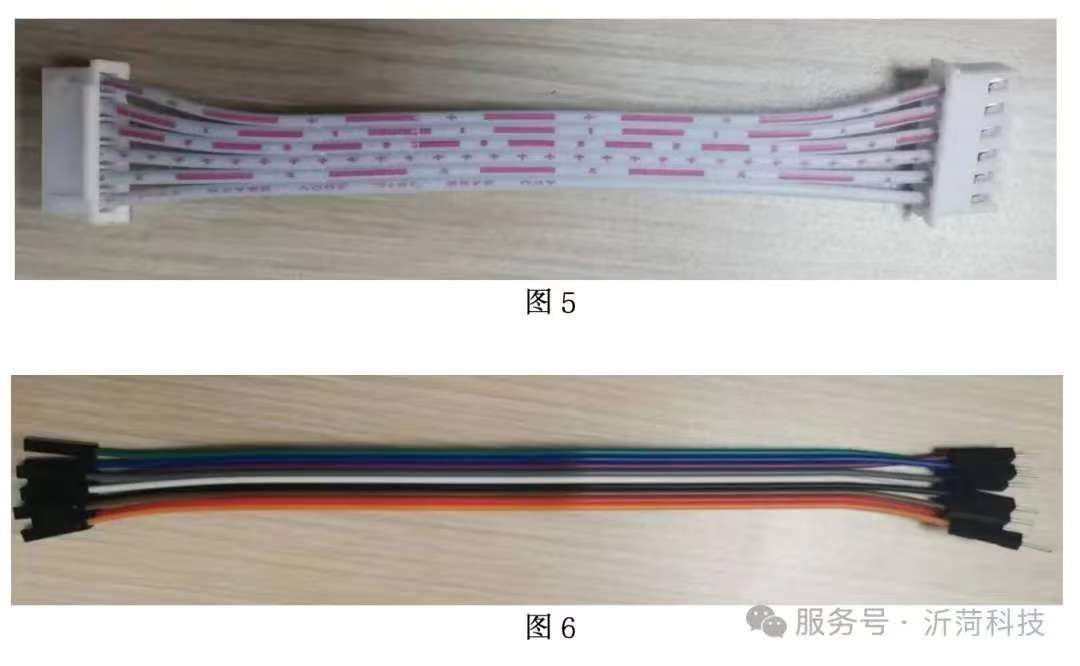

在實際應用中冰箱變頻板使用PWM 傳輸信號，為了大家在實際應用中方便使用，在檢測儀附件中給大家贈送了兩種線，圖5 排線用來插接到檢測儀

底部端子上用來引出檢測儀弱電接口，圖6 插針線插接到排線的另一端用來根據需要轉接到不同洗衣機主板的接線端子上，請大家根據具體情況選擇

合適的接線順序和接線方式。

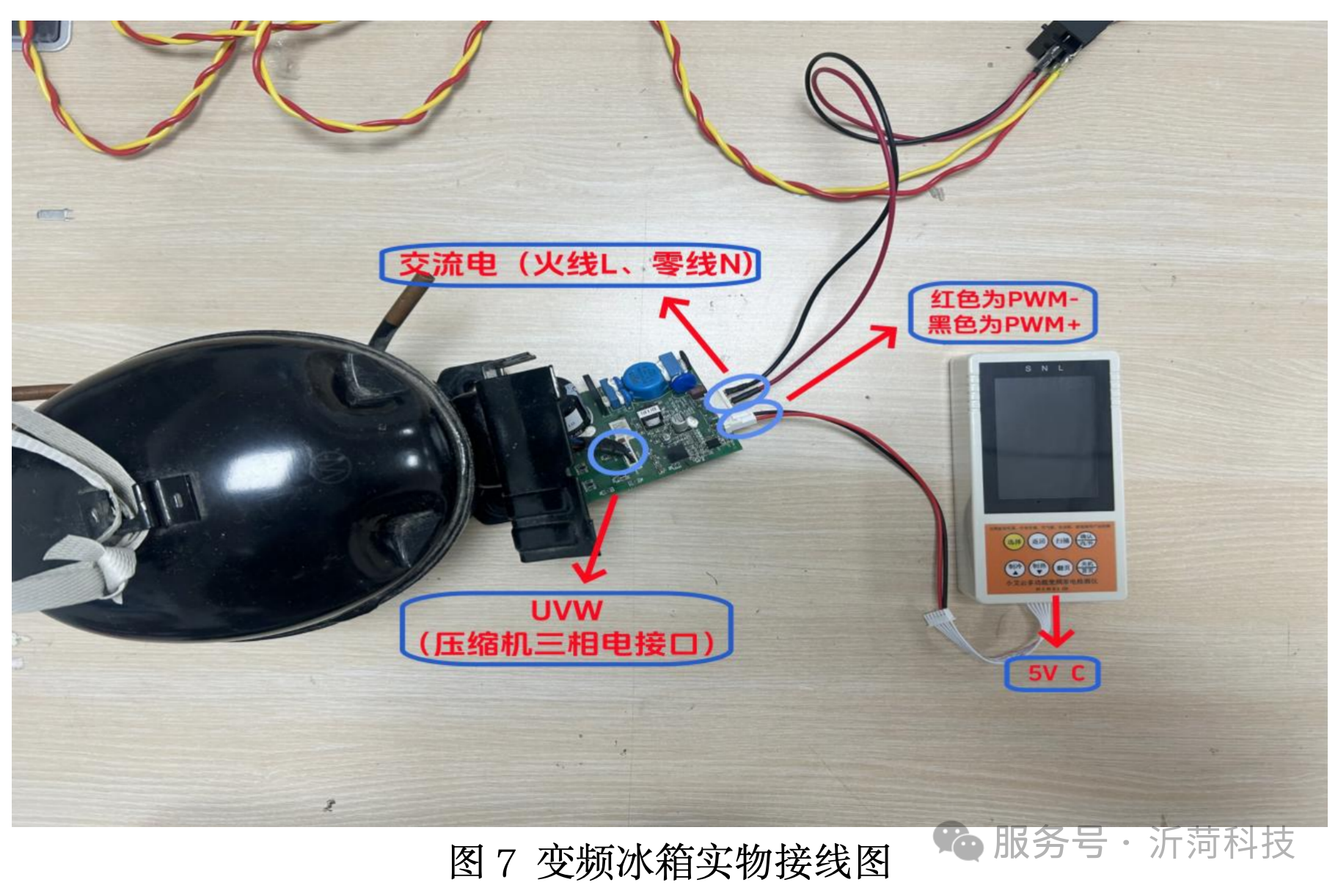

如圖7、圖8，小艾云檢測儀下方從左到右的接口是 5V、C，此冰箱變頻板右下方為通訊接口 PWM+、PWM-，PWM+連接小艾云的5V，PWM-連接

小艾云的C，此冰箱變頻板供電接口在通訊電路旁，從上到下依次為 L、N、PE,其中 L、N 接口接上220V 交流電，冰箱變頻板左側為接口 U、V、W，

此端口連接壓縮機，（具體接線端口位置以實際冰箱變頻板為準）。
