產品用途:用于國標新能源交流充電樁的車端模測試
測試前的準備
大部分車樁上電即可插槍測試。部分車樁需要授權。授權方式大概有一下幾種:
1、刷卡授權。
2、APP對所有車輛開放授權(尤其針對于車樁維修時)。
3、掃碼(付費)授權(一般為公共場合)。
4、掃碼關注車樁公眾號，公眾號內部授權。5部分新樁需要新機激活，激活方式請?jiān)冘嚻蟆?/span>
產品使用方法
1、充電樁處于通電狀態并打開其權限(如APP或IC卡開啟充電功能)
2、將充電槍插入測試儀前端充電口;
3、打開測試充電模擬開關;
4、授權充電樁(刷卡或APP操作);
5、測試儀CP和CC指示燈亮起，電壓顯示范圍在規定范圍內;
6、關閉測試充電模擬開關;
7、CP和CC指示燈熄滅，電壓顯示關閉:
8、將充電槍從測試充電口拔出，測試完畢，判斷充電樁充電功能正常。

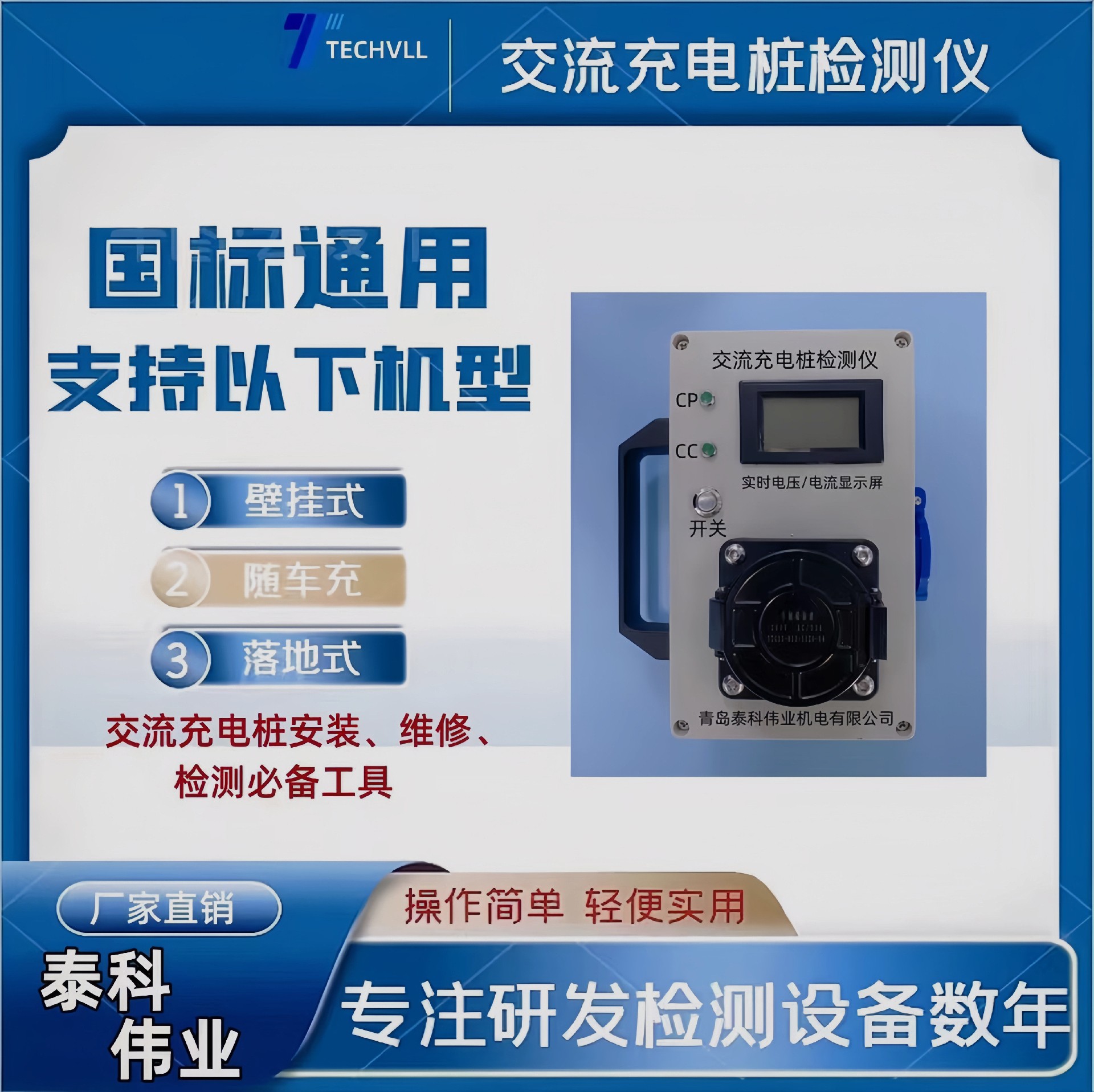

三，關于機身部件和指示說明
CP:車型車樁匹配確認，CP亮起，代表測試儀和所測車樁已建立正常連接，測試儀
識別到該充電樁。
CC:硬件連接正常，CC亮起，代表硬件正常，插槍到位。
開關:用于開啟和關閉測試儀和充電樁之間的引導。打開后測試儀與充電樁建立連接，測試儀和充電樁相互識別。
模擬負載插口:用于連接負載設備，連接負載設備后，可模擬車輛充電時的實時電流。
模擬負載接口輸出能力-測試儀無內置負載，顯示模擬充電電流需要在測試儀負載接口連接負載設備，接負載設備時，顯示實時模擬充電電流。
負載接口額定電流10A,可支持長時間加載運行。對于超過額定電流的模擬測試受便攜設備接口負載能力限制，建議短時運行。接負載的最大功率不應大于測試車樁
的最大輸出功率。
