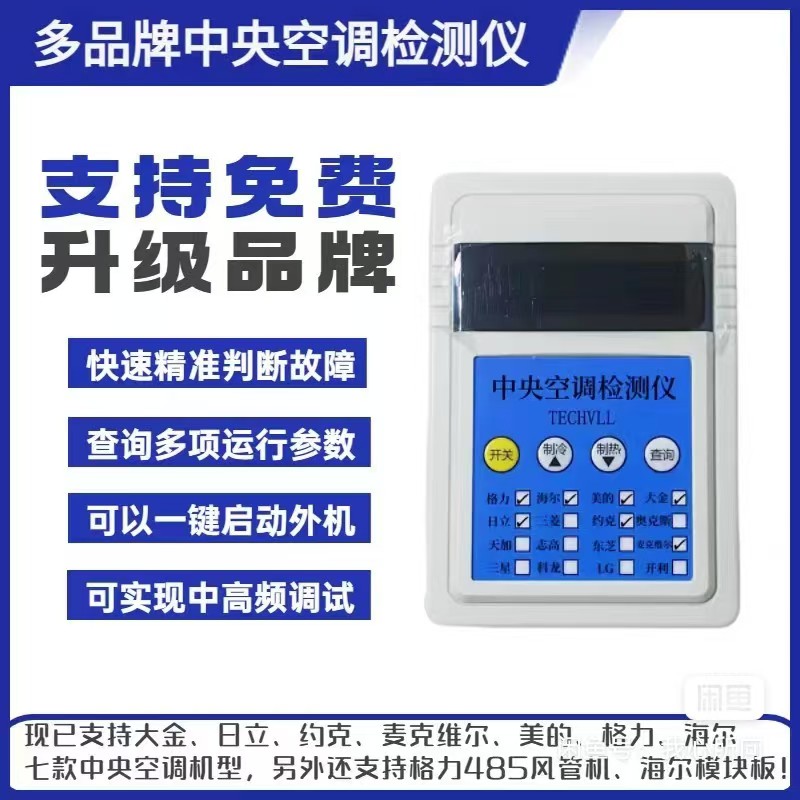

TK[MRV]-V1中央空調檢測儀目前支持八大品牌的中央空調：海爾，美的，格力，大金，日立，約克，麥克維爾，東芝。同時還支持海爾模塊板，
格力485通訊。該檢測儀是專門為檢測各種商用空調外機板進行設計的,具有與變頻模塊板通訊功能，可以獨立啟動外機，可以精準查詢外機
故障并進行顯示，可以查詢空調狀態信息并進行顯示，該檢測儀檢測格力變頻風管機、格力多聯機模塊板、海爾模塊板、美的模塊板、大金模塊
板、日立模塊板、約克模塊板、麥克維爾模塊板、東芝模塊板等機型，為了兼容這些模塊板的通訊功能，本檢測儀設計了4種通訊方式，分別是
2線485通訊、2線電流環通訊、3線串口通訊和4線RxTx通訊接口，在測試過程中請結合被測試板子的通訊方式選擇合適的通訊接口。
本檢測儀有4路通訊接口，最左邊為3線串口通訊，有3針分別是電源線5V、通訊線S和地線 0V，用于測試海爾模塊板、日立模塊板;485通訊接口
有4針，分別是電源線12V、通訊線 A、通訊線B和地線 0V,在 485 測試過程中僅用到 A/B 就可以，特殊情況下需要檢測儀對外供電時(例如格力2
線通訊風管機)用12V和0V(地)可以輸出12V電源:電流環通訊接用于電流環通訊方式的通訊接口，例如大金模塊通訊，該端子有3針，分別是12V
電源、通訊線S和地線0V，在測試大金模塊時僅需要用到0V和S線，具體解法根據具體測試電路連接:RxTx通訊接口由4針，分別是地線 0V、接
收端R、發送端T和電源5V，為了降低成本，很多模塊板通訊電路采用的是這種通訊方式,例如格力多聯機模塊。同一個品牌也可能有多種通訊
接口，請根據具體情況選擇正確的接線端子和接線方式。
本檢測儀用于測試各種中央空調變頻模塊板，可以直接驅動變頻模塊板，不必搭建復雜的中央空調測試平臺，省掉了外機主板、內機主板、
線控器等環節，方便變頻空調驅動板維修。
