泰科偉業電子膨脹閥檢修儀介紹：
空調電子膨脹閥是空調系統最重要的核心零部件之一，是空調系統核心 4 大部件之一，電子膨脹閥的好壞直接關系到空調系統的基本功能，、目前市 場上電子膨脹閥主要品牌有三花、不二工機、鷺宮、太平洋、丹佛斯、艾默生、卡樂、盾安等。電子膨脹閥是新一代空調暖通設備節流部件,與普通 熱力膨脹閥相比,具有可調節范圍大，響應速度快諸多優點。但是由于電子 膨脹閥內部閥芯構造精密，很容易產生臟堵、冰堵故障。給售后增加了巨 大的換閥成本。在了解電子膨脹閥臟堵閥體卡死修復方法之前，我們需要 掌握電子膨脹閥內部構造原理.
通過上圖 1 空調電子膨脹閥內部構造圖，我們可以很直觀的了解到電子膨脹閥是通過閥芯動作，進行冷媒流量的控制，內部閥芯活動間隙較小，冷媒在管路中流動，當存在焊渣氧化物等贓物極易粘連在活動間隙周邊，導致閥芯動作受限，贓物積聚較多時，直接導致閥芯卡死。當電子膨脹閥閥芯卡死，機組將無法繼續運行。電子膨脹閥閥芯卡死后，空調維修目前均是采用重新更換新的電子膨脹閥解決。但是，換閥就需要將電子膨脹閥拆下，很多空調維修技術人員沒有冷媒回收的設備，大量的冷媒被白白放掉，導致整臺機組需要重新抽真空，充冷媒。由此產生的巨大換閥成本。給用戶及空調維修售后服務人員帶來，諸多不便。
從電子膨脹閥內部結構，我們知道只要電子膨脹閥閥體與閥芯沒有變形，完全可以通過強制驅動進行修復。

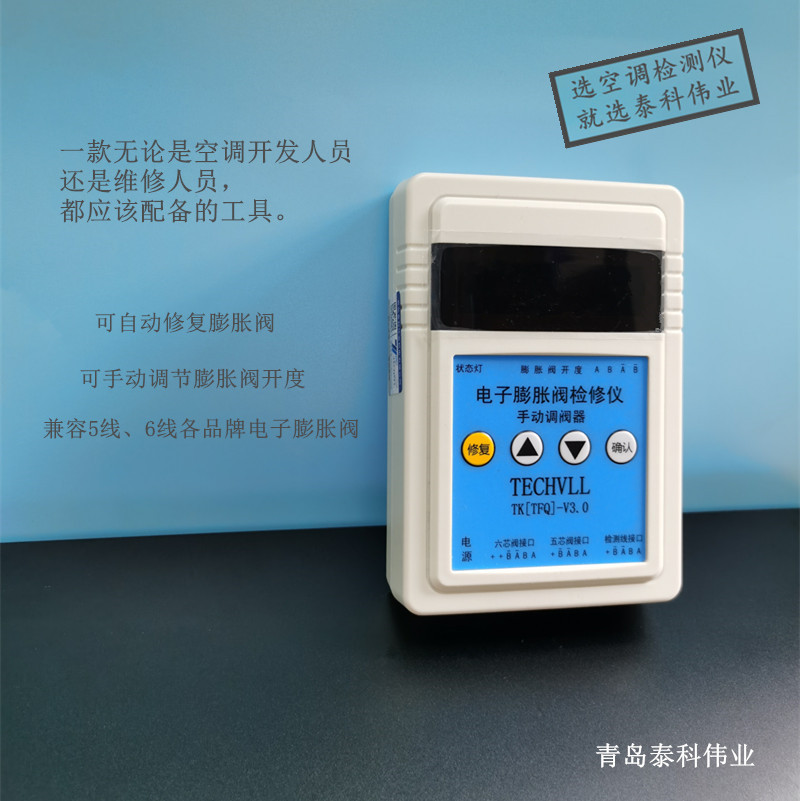

青島泰科偉業根據多年的空調控制器開發經驗，和長期的空調測試經驗，先后開發出 3 代電子膨脹閥檢修儀，其中第一代有膨脹閥修復功能，不過沒有外殼，第二代產品在第一代產品的基礎上進行了小型化設計同時增加了外殼，提高了產品的防護性和可靠性，第三代產品在前兩代基礎上進行了全面的升級，集膨脹閥檢測、手動調閥、自動修復于一體，不但外殼設計更加美觀，而且增加了膨脹閥驅動信號檢測功能，方便用戶區分問題原因，電子膨脹閥的品種兼容性也進一步提高，實現了 5 線、6 線電子膨脹閥的全面兼容，同時提高了修復儀的驅動能力，進一步提高了對卡死膨脹閥的修復能力，經實際測試使用，修復效果良好，可以修復 90%以上單純閥芯卡死的電子膨脹閥。修復時無需將電子膨脹閥從機組上拆下，完全機上修復。避免拆閥、換閥導致的材料及人工成本?？s短維修時間，讓機組迅速投入正常運行！
第三代電子膨脹閥檢修儀主要集成了 3 大功能：首先是電子膨脹閥驅動信號檢測功能，用于檢測驅動信號的完整性，區分問題點是驅動信號問題還是膨脹閥本身的問題，避免盲目維修；其次是電子膨脹閥卡閥修復更能，可以對臟堵卡閥的膨脹閥進行針對性的強力驅動，使得閥體擺脫卡閥重新實現靈活調節；第三個功能是手動調閥功能，可以實現手動調節膨脹閥開度，靈活方便。

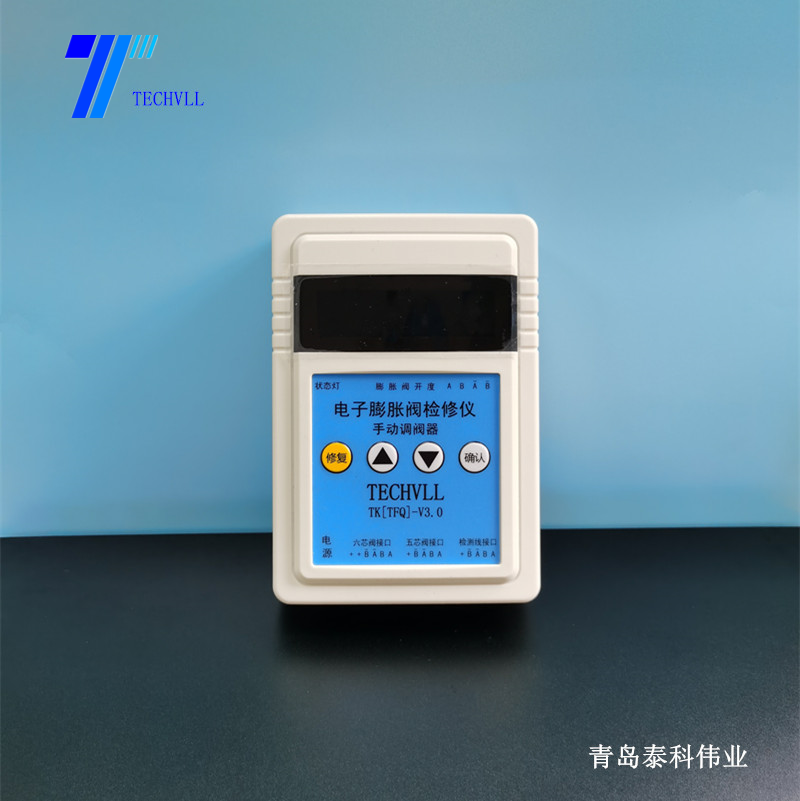

如上圖 5 所示，本檢修儀對外功能模塊分為信息顯示區、按鍵操作區和接口功能區，其中按鍵操作區有 4 個按鍵，分別是修復鍵、上升鍵、下降鍵和確認鍵。修復按鍵用于對膨脹閥的修復功能，只要按下該鍵檢修儀就會啟動一個電子膨脹閥的修復流程，先強制把膨脹閥開度開到最大，然后再?gòu)?qiáng)制關閉膨脹閥，最后再開到一個預設開度（150 步）作為一個修復流程，通過這個修復過程會強制推動膨脹閥運動，從而使閥體擺脫卡死位置完成修復目的。

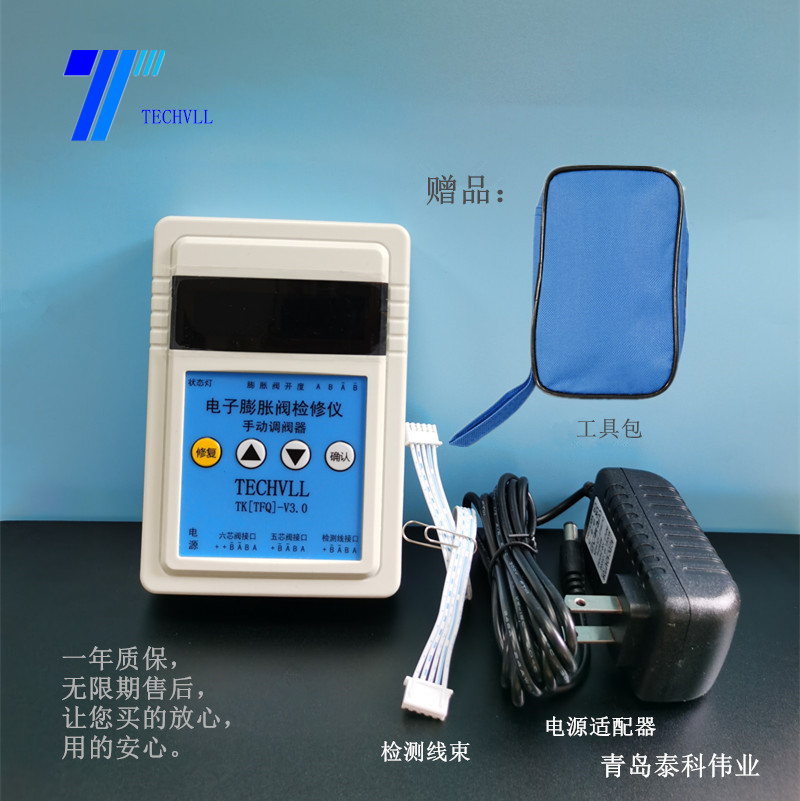

泰科偉業第三代電子膨脹閥檢修儀的接口功能區如上圖 7 所示，最左邊是一個電源適配器供電接口，用于 12V 驅動電源供電，為檢修儀提供電源；往右有 3 個接插件分別是 6 線膨脹閥接口、5 線膨脹閥接口和驅動信號檢測接口。當控制或修復 6 線制電子膨脹閥時把膨脹閥接線端子插在 6 線膨脹閥接口處，當控制或修復 5 線制電子膨脹閥時把膨脹閥接線端子插在 5 線膨脹閥接口處。驅動信號檢測接口用于檢測空調機組控制電路的電子膨脹閥驅動信號是否正常，在進行檢測時把空調機組控制電路電子膨脹閥驅動信號通過 5 芯排線接到這個接口上，然后按照后續操作說明進行檢測。
泰科偉業電子膨脹閥檢修儀功能操作說明：
1、電子膨脹閥驅動電路故障檢測:
a、）在電子膨脹閥修復之前，我們首先要判斷空調機組控制電路電子膨脹閥驅動信號是否正常？以及電子膨脹閥線圈是否正常？空調機組電子膨脹閥驅動信號是否正常，我們可以用泰科偉業電子膨脹閥檢修儀上的驅動信號功能進行檢測，可以現場很直觀方便的檢測出原機組控制電路電子膨脹閥驅動信號是否
正常。
b、）電子膨脹閥驅動信號檢測功能使用方法：
不管是什么品牌，不管什么機型。只要是使用電子膨脹閥作為節流部件，機組的主控制在開機啟動時，首先必須給電子膨脹閥上電自動復位過程，復位時會將電子膨脹閥開到最大，然后再回到一個預設初始開度。整個定位時間，大約 15 秒左右。檢測器既是利用這一段定位時間，進行電子膨脹閥驅動信號正常與否的判斷。首先將我們的檢測器檢測插頭插入機組主控制的電子膨脹閥插座，按下機組主控制啟動開機按鈕，正常時檢測器上 4 個 LED 指示燈，會全部閃亮，交替閃爍，如果發現某相 LED 指示燈不亮或常亮則說明改路驅動信號有問題。
2、電子膨脹閥臟堵卡死修復:
當排除了電子膨脹閥控制電路驅動信號故障，排除了電子膨脹閥線圈故障后。就可以確定電子膨脹閥閥芯臟堵卡死。空調電子膨脹閥臟堵卡死故障，我們可以用電子膨脹閥檢測修復器的自動修復功能進行修復工作。在修復是按照膨脹閥規格插到相應的膨脹閥接口上，接通 12V 電源，然后按修復鍵檢修儀就會自動運行修復程序，在修復過程中檢修儀會強制驅動電子膨脹閥全開、全關操作，驅動電子膨脹閥體擺脫卡死位置，根據卡死的程度不同可以重復進行修復操作，逐步讓閥體擺脫卡死狀態。泰科偉業電子膨脹閥修復器采用獨立進口大功率驅動管直接驅動，驅動力矩是原廠普通控制芯片的 5 倍，根據不同大小的電子膨脹閥，修復器具備自動調流功能。對于膨脹閥閥體臟堵、卡死故障，可以有效修復。修復時無需將膨脹閥從機組上拆下?？梢詸C(jī)上直接修復，避免拆閥、換閥帶來昂貴的人工與冷媒材料成本。
3、電子膨脹閥手動調節功能:
泰科偉業第三代電子膨脹閥檢修儀同時具有手動調閥功能，可以當做手動調閥器使用。這個功能在空調產品開發和售后維修過程中非常實用，在空調產品開發過程中經常需要通過手動調節電子膨脹閥開度來調整空調系統節流程度，尋找系統最優節流點；在售后維修過程中也會遇到控制器的膨脹閥驅動失效或控制參數紊亂，無法正?？刂齐娮优蛎涢y開度，這是可以通過手動調閥功能把電子膨脹閥調節到某固定開度，把電子膨脹閥當毛細管用，滿足系統正常工作的需要。本檢修儀的手動調閥功能剛好能實現這些功能目標，為產品開發和售后維修工作提供了方便。具體操作也很簡單，首先把根據電子膨脹閥的型號把接插件插到檢修儀對應的端子上，接通檢修儀 12V 電源適配器，打開檢修儀開關（按修復鍵），當檢修儀完成對電子膨脹閥的初始化動作后會停在一個預設開度（150 步）上，此時就可以根據系統需要進行手動調節閥開度了，通過上升、下降鍵可以設定電子膨脹閥的目標開度，此時輸入開度指示燈亮，數碼管顯示輸入開度，然后按下確認鍵檢修儀就會按照設定的目標開度控制電子膨脹閥，此時實際開度指示燈亮起，數碼管顯示膨脹閥當前實際開度。 本檢修儀設計有蜂鳴器提醒功能，提醒按鍵有效性，每次按鍵有效時蜂鳴器會響一聲，提醒用戶按鍵有效，方便用戶使用。
市場統一零售價：338元。
