帶固定座的插片式直流接觸器TKEV30-12DC-P1

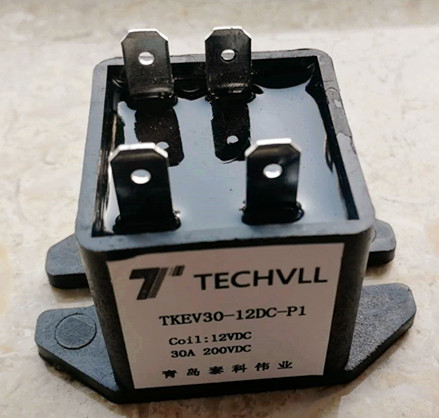

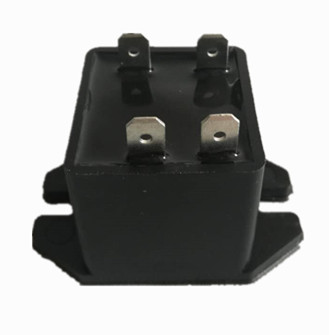

實拍圖片：
專利證書：
額定電壓：DC200V
額定電流：30A
尺寸：36*58*33
1、 性能參數
觸點形式 | 1組常開 | 吸合時間 | ≤20ms |
觸點材料 | 銀合金 | 釋放時間 | ≤10ms |
最大連續電流 | 30A | 電氣壽命 | 30A200VDC NO/OFF=1S/6S ≥10000次 |
最小負載 | 6VDC 1A | 機械壽命 | NO/OFF=0.1S/0.1S ≥1000000次 |
絕緣電阻 | 10MΩ(500VDC) | 工作環境溫度 | -40℃到+75℃ |
2、線圈參數
額定電壓 | 動作電壓 | 釋放電壓 | 線圈電阻 | 線圈功耗 |
12VDC | ≤8.4 VDC | ≥1.4 VDC | 105±5% | 約1.7W |
24VDC | ≤17 VDC | ≥3 VDC | 420±5% | 約1.7W |
3、 訂貨標記
TK EV 30(20/40/50) - 12DC -P1（L/P2）
（1） （2） （3） （4） （5）
（1）產品型號 TK:產品代碼
（2）應用場合 EV:新能源行業
（3）額定電流 30:30A(20A/40A/50A)
（4）線圈電壓 12DC:12VDC
（5）出線方式 P1:插片(平行排布）L:引線 P2:插片（十字排布）

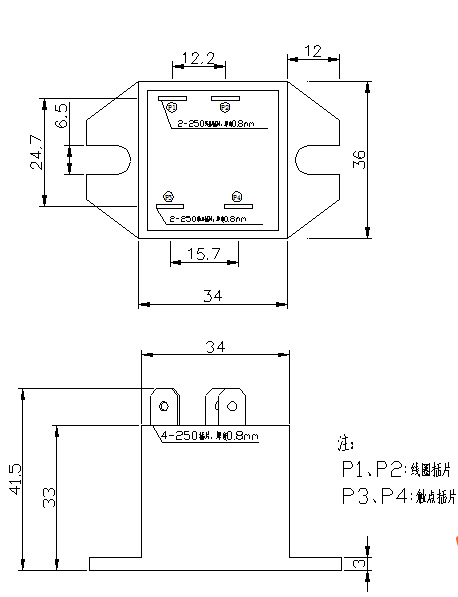

4、產品尺寸圖:
