特性：
※ 30A直流負載切換能力
※ 應用于200VDC的負荷
※ 工作溫度高達75 ℃
※ 本產品擁有兩個線圈兩個觸點，可滿足雙觸雙控需求
1、 性能參數
觸點形式 | 2組常開 | 吸合時間 | ≤20ms |
觸點材料 | 銀合金 | 釋放時間 | ≤10ms |
最大連續電流 | 30A | 電氣壽命 | 30A750VDC NO/OFF=1S/5S ≥20000次 |
最大切斷電流 | 60A | 機械壽命 | NO/OFF=0.1S/0.1S ≥1000000次 |
絕緣電阻 | 10MΩ(500VDC) | 工作環境溫度 | -40℃到+75℃ |
低壓連接器 | DJ7021-6.3-11 | 高壓連接器 | DJ7021A-7.8-11 |
2、線圈參數
額定電壓 | 動作電壓 | 釋放電壓 | 線圈電阻 | 線圈功耗 |
12VDC | ≤8.4 VDC | ≥1.4 VDC | 90±5% | 約1.7W |
24VDC | ≤17 VDC | ≥3 VDC | 375±5% | 約1.7W |
3、 訂貨標記
TK EV 30 - 12(24)DC -2 L
（1） （2） （3） （4） （5） （6）
（1）產品型號 TK:產品代碼
（2）應用場合 EV:新能源行業
（3）額定電流 30:30A
（4）線圈電壓 12DC:12VDC;24DC:24VDC
（5）觸點數量 2：雙觸點
（6）出線方式 L:引線

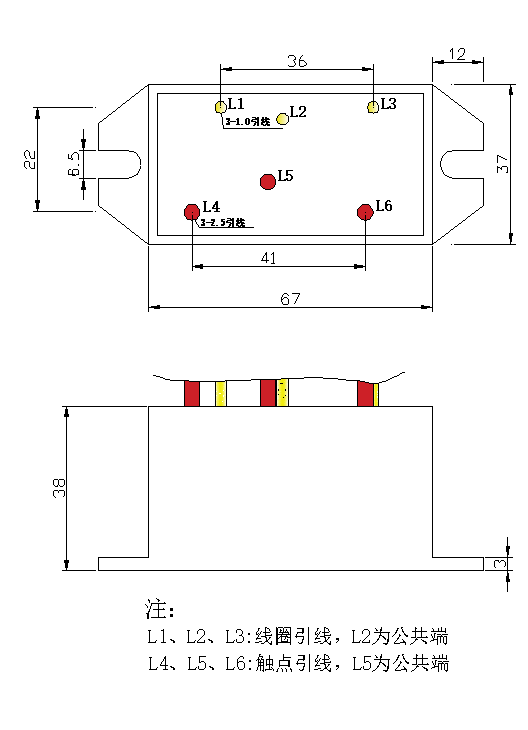

4、尺寸圖紙：
