一、規格參數：

1. 適用范圍：電動汽車空調直流變頻壓縮機控制

2. 電壓系列： 24VDC

3. 最大限流值： 40A

4. 額定功率： 800W

5. 轉速控制模式：基于母線電壓最大轉速控制。

6. 驅動模式：無位置傳感器控制模式。

7. 效率控制模式：最低開關損耗控制。

二、產品特點介紹：

1. 利用同步整流技術降低了控制器反向續流引起的發熱量。上下管驅動的死區時間由單片機內部的無刷驅動模塊產生，穩定可靠。

2. 恒流控制技術，確保了壓縮機啟動扭矩大。峰值電流控制技術確保了電流最大值不會超過設計的電流保護值。逐波限流技術，電流的檢測和控制在每個PWM周期內完成，使電流值時時處于單片機的掌控之中。硬件過流保護，能在控制器發生故障后以最快的速度切斷電流輸出，從而防止控制器進一步損壞。

3. 電池電壓不足自動降速技術。當電池電壓不足又沒到欠壓保護時，如果持續大功率輸出，會損壞電池壽命。針對這種情況，我們的控制器在電池電壓降低時，自動降低輸出功率，有效的保障了電動車的續航里程，保護了電池的使用安全。當電池電壓小于欠壓保護點后，就關閉輸出，保護電池。

4. 適應壓縮機范圍廣。此方案可以匹配各種型號的直流變頻壓縮機，可以匹配渦旋壓縮機也可以轉子壓縮機，可以匹配4極壓縮機也可以匹配6極壓縮機。

5. 保護功能齊全，具備了目前最常用的保護功能，包括低壓保護、短路保護、過電流保護、排氣高溫保護、蒸發器防凍結保護等，不但為電動汽車壓縮機提供了可靠的控制保障，也為保障了整個空調系統的可靠運行。

6. 本控制器采用最小開關損耗控制技術，使得驅動器的開關損耗降到最低，比普通控制器損耗降低了50%以上，使得控制器溫升大幅降低，提高了控制器的工作效率，同時也提高了控制器的運行可靠性。

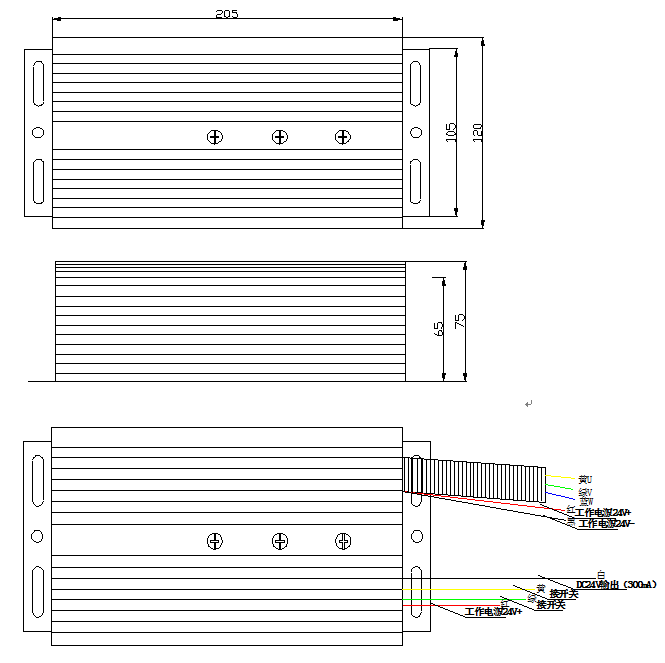

三、產品圖紙

24V控制器
