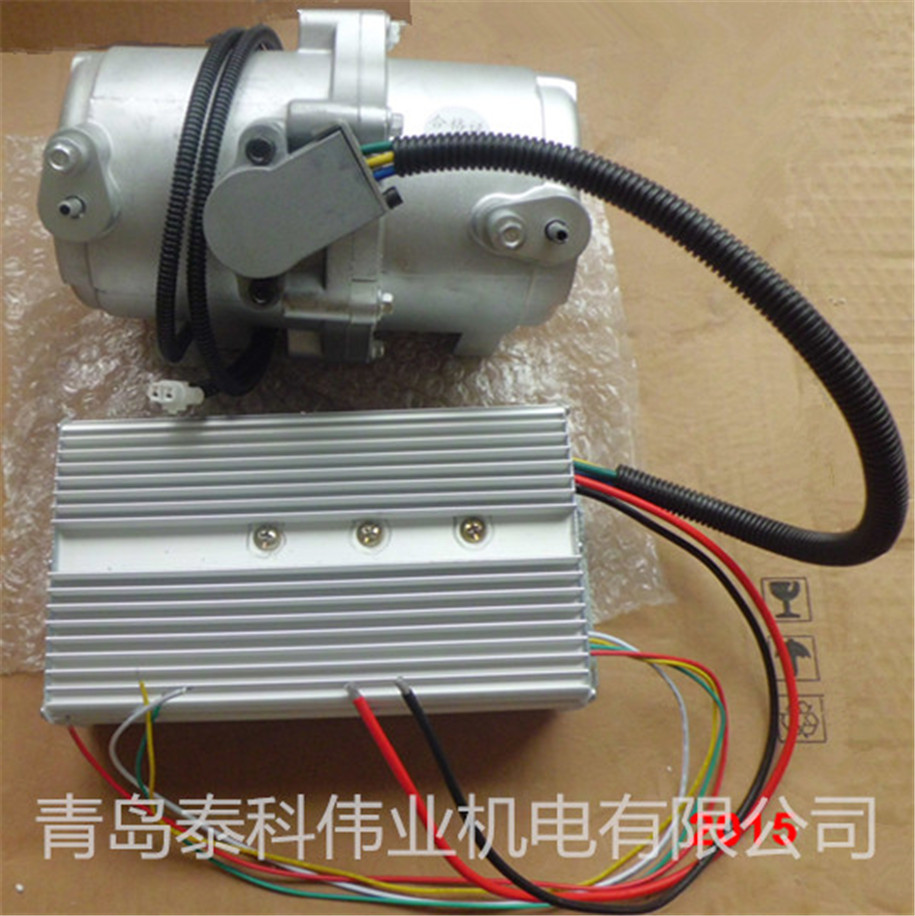

一、壓縮機介紹

        我公司生產的電動汽車空調系統渦旋式壓縮機是獨立式制冷系統，適用于電動車、房車、工程車、船舶等空調系統。本機關鍵零件選用進口優質材料，采用綠色環保制冷劑R134a，具有體積小，效能高，制冷快，無沖擊，電流起動時間短，安裝簡單，節能環保等優點。

二、壓縮機安裝、使用注意事項

  （1）制冷系統必須安裝吸、排氣壓力保護開關（吸氣壓力不低于0.18MPa，排氣壓力不高于2.0MPa）。系統中冷凝器、蒸發器膨脹閥應合理匹配。運行時壓縮機吸氣過熱度保持在3~6℃，要保證吸氣有足夠的冷度冷卻壓縮機電機，壓縮機電機端應有結霜出現，溫度應低于環境溫度8~12℃，防止壓縮機電機端過熱而損壞壓縮機。建議運行時冷凝器冷凝后過熱度不超過8℃（也就是經冷凝器冷卻后出液管溫度不高于環境溫度8℃）

   （2）壓縮機出廠時內部封入0.005~0.015MPa的干燥氮?dú)猓_啟時用時發現壓縮機沒有正壓力，應檢查冷凍油是否有泄漏，無泄漏后再使用。開啟吸排氣膠塞后，應在10分鐘內安裝到系統上，否則應重新裝上吸排氣口膠塞，防止長期與空氣接觸而殘留水分。

   （3）系統中壓縮機存在液態冷媒情況時，應采用儲液罐等設計避免回流，防止壓縮機產生液擊，而損壞壓縮機。

   （4）壓縮機應有可靠的接地裝置

   （5）壓縮機不能反轉。

   （6）在真空狀態下請勿通電

   （7）根據制冷系統匹配實際情況，系統中的冷媒注入量為900克~1300克，大于1500克時應與我公司溝通確定注油量。系統中油與冷媒比例要求為9％~14％，壓縮機出廠已加注130ml冷凍油。當系統中出現制冷劑泄露或系統檢修等情況而造成壓縮機冷凍油損耗后應補充壓縮機油量，防止壓縮機缺油而損壞壓縮機。

   （8）壓縮機過熱保護預留線要與控制器開關預留線串聯保證壓縮機過熱時電源斷開，從而保護壓縮機。

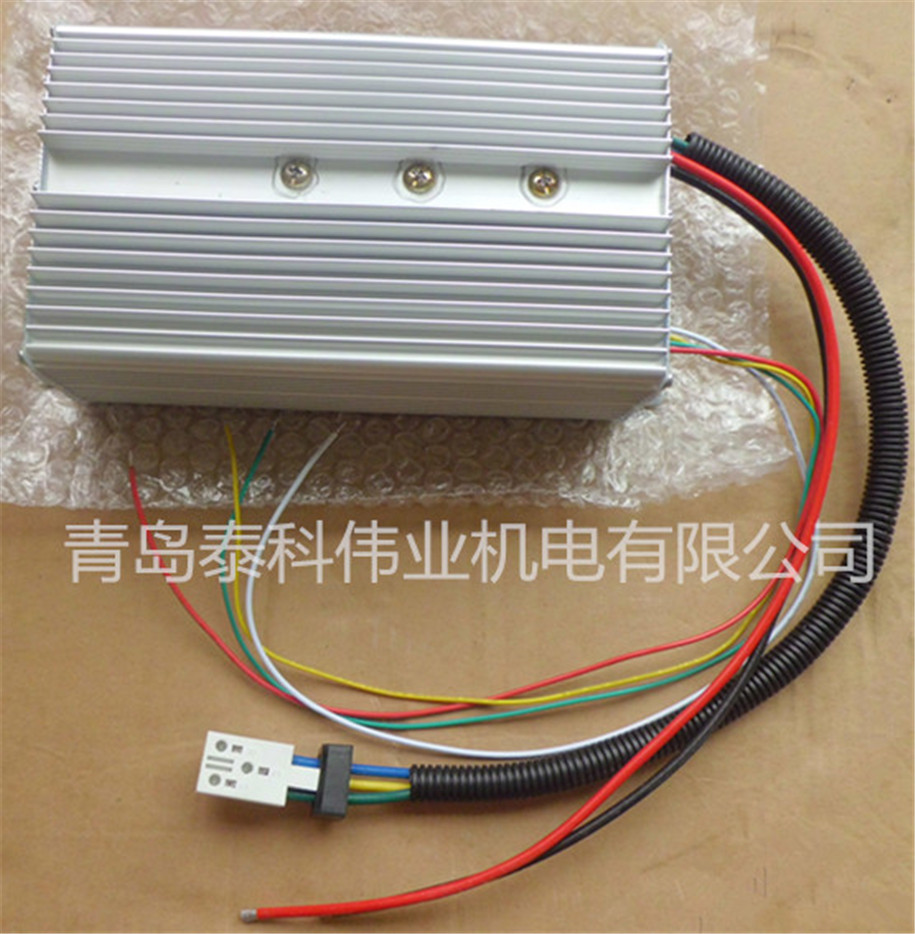

三、控制器規格參數：

1. 適用范圍：電動汽車空調直流變頻壓縮機控制

2. 電壓： 24V

3. 最大限流值： 40A(24V)

4. 額定功率： 800W

5. 轉速控制模式：基于母線電壓最大轉速控制。

6. 驅動模式：無位置傳感器控制模式。

7. 效率控制模式：最低開關損耗控制。

五、控制器產品特點介紹：

1. 利用同步整流技術降低了控制器反向續流引起的發熱量。上下管驅動的死區時間由單片機內部的無刷驅動模塊產生，穩定可靠。

2. 恒流控制技術，確保了壓縮機啟動扭矩大。峰值電流控制技術確保了電流最大值不會超過設計的電流保護值。逐波限流技術，電流的檢測和控制在每個PWM周期內完成，使電流值時時處于單片機的掌控之中。硬件過流保護，能在控制器發生故障后以最快的速度切斷電流輸出，從而防止控制器進一步損壞。

3. 電池電壓不足自動降速技術。當電池電壓不足又沒到欠壓保護時，如果持續大功率輸出，會損壞電池壽命。針對這種情況，我們的控制器在電池電壓降低時，自動降低輸出功率，有效的保障了電動車的續航里程，保護了電池的使用安全。當電池電壓小于欠壓保護點后，就關閉輸出，保護電池。

4. 適應壓縮機范圍廣。此方案可以匹配各種型號的直流變頻壓縮機，可以匹配渦旋壓縮機也可以轉子壓縮機，可以匹配4極壓縮機也可以匹配6極壓縮機。

5. 保護功能齊全，具備了目前最常用的保護功能，包括低壓保護、短路保護、過電流保護、排氣高溫保護、蒸發器防凍結保護等，不但為電動汽車壓縮機提供了可靠的控制保障，也為保障了整個空調系統的可靠運行。

6. 本控制器采用最小開關損耗控制技術，使得驅動器的開關損耗降到最低，比普通控制器損耗降低了50%以上，使得控制器溫升大幅降低，提高了控制器的工作效率，同時也提高了控制器的運行可靠性。

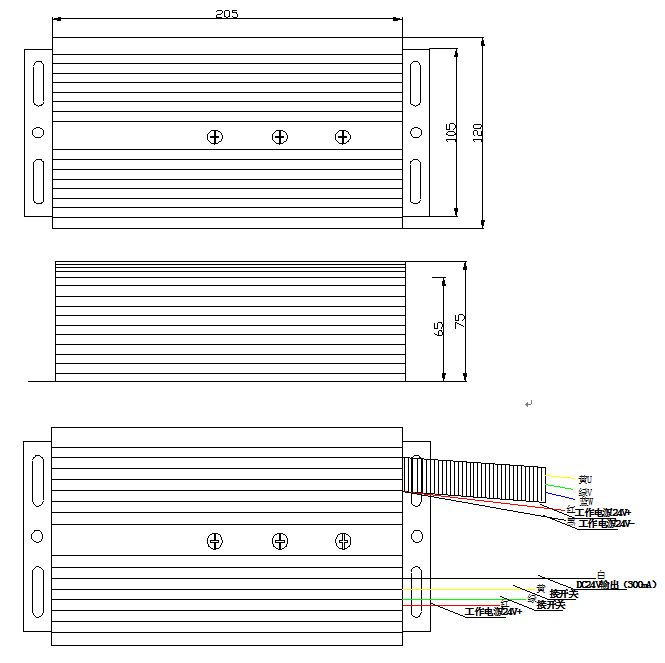

六、產品圖紙

七、根據客戶需要可以增加壓縮機排氣傳感器、蒸發器防凍結傳感器引線。
